製品ラインナップ・スペック

ダクトレス換気システムデジタルカタログ

ダクトレス換気システムデジタルカタログ(ツイン・エアー・フレッシュ)はこちらからご覧いただけます。

ツイン・エアー・フレッシュ デジタルカタログ

関連動画

熱交換換気システムの動画はこちらをご参照下さい。

3年保証
リノベーション・リフォーム向け
100Φ対応タイプ新発売


LT-30Reno

既存の100Φの給気口、貫通部管材各種(VU管、VP管、SU管)に対応可能。
小型ながら熱交換率最大85%を実現した、リノベーション・リフォームに最適なダクトレス熱交換換気システムです。

換気システムとは

窓を開けなくても換気装置を使用して強制的に室内の空気の入れ替えができるシステムです。
建築基準法により設置が義務づけられているため、2003年以降に建てられた日本の新築の住宅には必ず設置されています。

住宅の換気システムについて詳しくはこちら

熱交換のしくみ

熱交換のしくみ

基本的に偶数台設置し、1台が給気の際、もう1台が排気の役割を果たし、約70秒ごとに役割が交代します。

屋外に排出する汚れた空気から熱のみを回収し、その熱を再利用することで、新鮮な外気を室温に近づけて室内に給気します。

エアコンでせっかくお部屋を暖めたり冷やしたりしても、外気をそのまま室内に入れてしまったら意味がないと思いませんか?

LT-30Renoの熱交換率は最大85%。

これは、たとえば冬であれば外気温が0℃、室内が20℃だった場合、外気温を0℃のまま給気せず、17℃まで温めてから室内に給気することができる、ということになります。
エアコンで余分な空気を暖めたり冷やしたりする必要がなくなり、冷暖房費の削減につながります。

構造

LT-53Renoの構造

操作部は見やすいLED表示

設置パターン(1台)

LT-30Reno ボタン

電源のON/OFF 、風量設定、モード設定を行います。
フィルター清掃お知らせ表示、エラー表示機能付

既存の貫通部の各パイプの種類に設置可能

LT-30Reno
パイプの種類により必要部材が異なります。

外気フード取り換え不要

既存の外気フードがある場合、壁厚等の条件によりそのまま利用することが可能です。

気流を感じさせない上向きシャッター

専用外気フード(オプション)

シルバー、ホワイト、ブラック、チョコレートブラウンの4種類から、お好みの色 をお選びいただけます。

気になる外気の有害物質もシャットアウト
高機能不織布「アレルキャッチャー®AI」(※1)を新発売

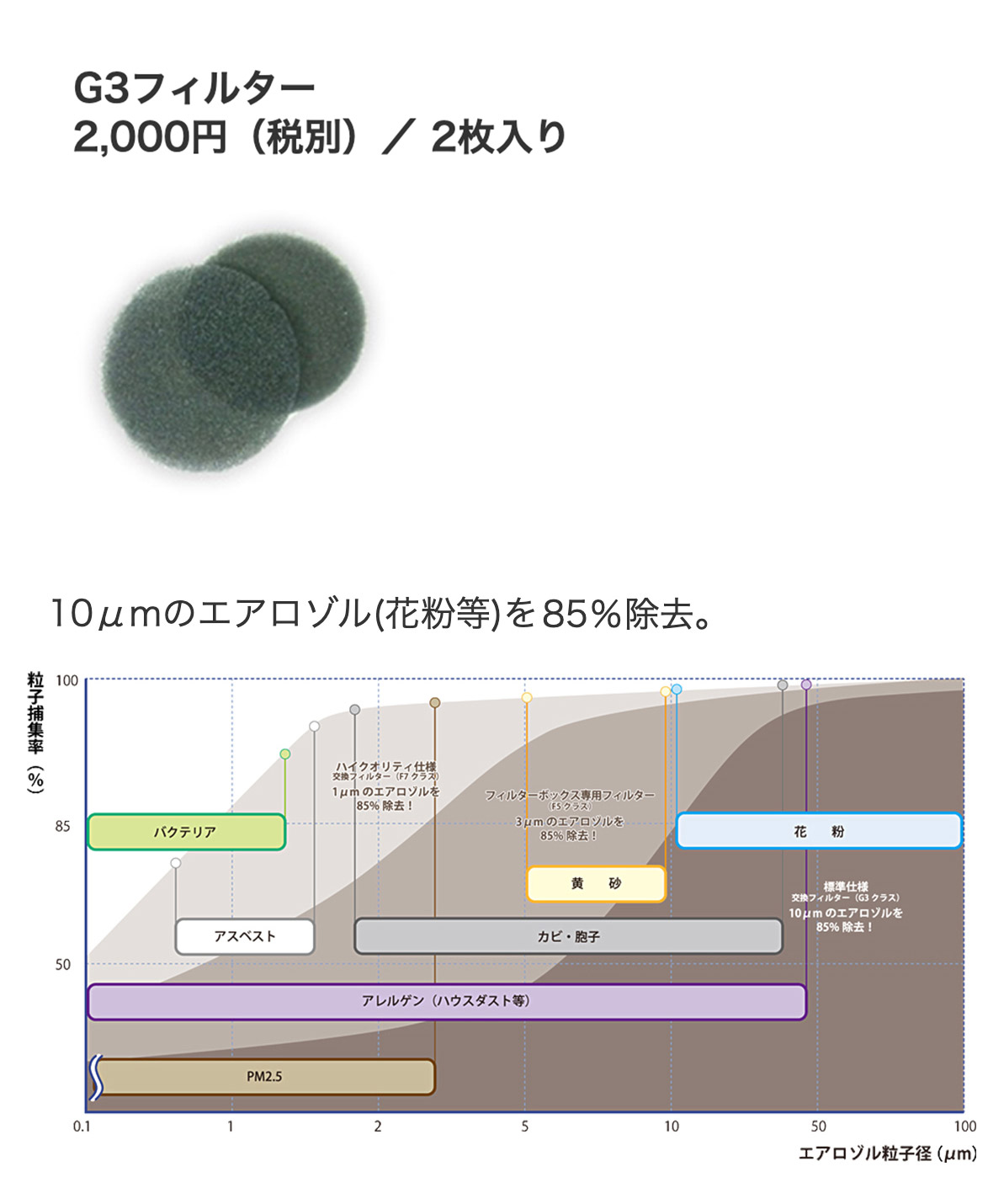

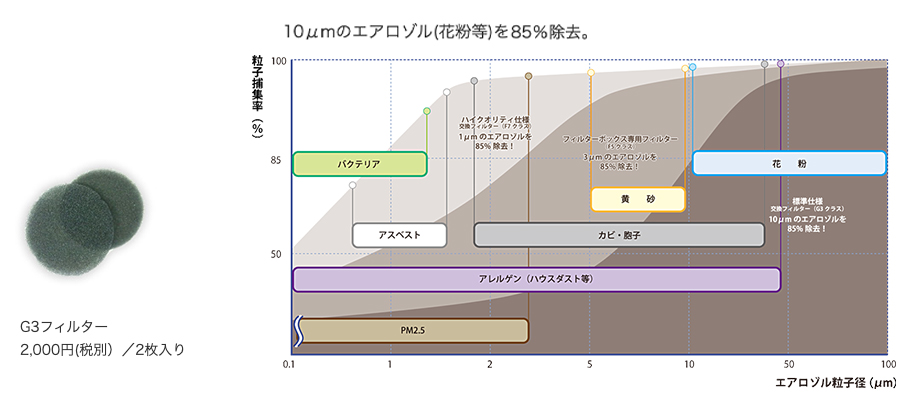

G3フィルターにオプションで利用可能(※2)

・抗ウイルス:繊維上の特定のウイルス(※3)の数を減少させます。
・抗アレル物質:繊維上の花粉など特定のアレル物質を吸着します。
・消臭:繊維上のいやな臭いを軽減します。
・抗菌:繊維上の細菌の増殖を抑制します。

2,500円(税別)/24枚入り

ハイクオリティーフィルター

LT-30Reno
LT-30Reno

※1「アレルキャッチャー」は大和紡績株式会社の登録商標です。
※2「アレルキャッチャー®AI」は単体ではご利用いただけません。
※3 ・抗ウイルスは、病気の治療や予防を目的とするものではありません。
  ・抗ウイルス性試験は、特定のウイルス株を室温で1時間放置して実施しています。
  ・抗ウイルスは、ウイルスの働きを抑制するものではありません。

アレルキャッチャーⓇAIは3か月に1回の交換をおすすめしております。
(使用環境により交換時期は異なる場合があります。)

フィルターを前後2面に配置し、有害物質を除去します。

LT-30Reno
LT-30Reno
フィルターの清掃、交換も簡単

換気機器の性能維持と、室内の空気環境悪化を防ぐため、定期的なフィルターメンテナンスが必要です。
「フィルター清掃サイン」が点いたらお掃除していただければOKです。お住いの方ご自身でメンテナンスしていただけます。

G3フィルターは、3か月枚毎のお掃除・年に1回の交換をおすすめしております。(使用環境により交換時期は異なる場合があります。)

長寿命の熱交換素子

湿度交換も同時に行う、「全熱式」熱交換素子を採用。室内の湿度も逃さないので、乾燥する冬場も、部屋の温度を保ちます。また、セラミック製なので、変形せず(紙媒体は変形します)能力を長期的に維持します。

長寿命の熱交換素子

お手入れ方法
  • お手入れ方法1

    換気システムの蓄熱体は、ワイヤーがついており、このワイヤーを引っ張ることでフィルターと一緒に簡単に取り出せます。

  • お手入れ方法2

    蓄熱体の前にあるフィルターを外し、掃除機で汚れを吸い取ります。これを3ヶ月に1度を目安に清掃してください。

  • お手入れ方法3

    セラミックの蓄熱体は、フィルター清掃の際に孔に溜まったホコリを掃除機で吸うだけでOK。取り替える必要もなく使い続けられます。

型式 LT-30Reno LT-30Reno S/W/B/CB
定格電圧 100V 50/60Hz
機器本体寸法(mm) 175×222×39
外気フード(mm) 178×148.6×45
設定風量レベル 1 2 3
風量(熱交換モード)(㎥/h) 8(4) 16(8) 24(12)
消費電力(w) 1.7 2.9 4.4
比消費電力(w/㎥/h) 0.43 0.36 0.37
騒音値(dB(A)) 21 28 31
本体質量 機器本体(kg) 0.45
ファンユニット
モジュール(kg)
0.58
外気フード(kg) 0.19
パイプ接続口径(mm) φ105
対応壁厚 取付枠有(mm) 140-290* 120-290
取付枠無(mm) 160-290* 140-290
エンタルピ
交換効率
風量レベル2(%)
風量レベル3(%)
温度交換効率 風量レベル2(%) ≦85
風量レベル3(%) ≦85
有効換気量(%) 100
ファンモーター DCモーター
外部フード色 シルバー(S) /
白(W) /
黒(B) /
茶(CB)
防火ダンパー
オプション品(税別) アレルキャッチャーAI:2,500円(24枚)
G3フィルターセット:2,000円(2枚)
希望小売価格(税別) 80,000円/1台 90,000円/1台
  • *フードのパイプガイド⾧を加算してください。
