ダクト式【LWZシリーズ】

ダクト式換気システムの特長とラインナップ

機械換気の中で最も確実な給気・排気が可能

給気・排気とも機械換気で強制的に行う換気方法で機械換気の中で最も確実な給気・排気が可能です。 空気の流れを制御しやすく戸建・集合住宅ともに適しています。

LWZは環境先進国ドイツで生まれた高気密・高断熱の住宅で威力を発揮する先進の換気システムで、業界の中でも最高クラスを誇る熱交換率です

LWZのメリットって?

エアコンでせっかくお部屋を暖めたり冷やしたりしても、外気をそのまま室内に入れてしまったら意味がないと思いませんか?

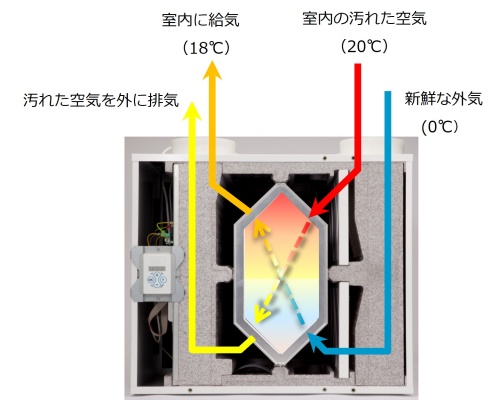

顕熱交換式タイプのLWZの熱(温度)交換率はなんと90%。これは、たとえば冬であれば外気温が0℃の時、室内の気温 が20℃だった場合、外気温を0℃のまま給気せず、18℃まで温めてから室内に給気することができる、ということになります。つまり、エアコンで余分な空 気を暖めたり冷やしたりする必要がなくなり、冷暖房費の削減につながります。

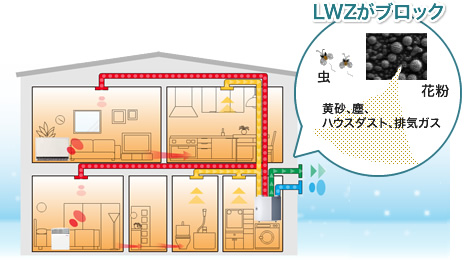

フィルターでハウスダストや、汚い空気をブロック “壁掛けタイプ”の換気システム

壁掛けなので、フィルターの交換が非常に簡単です。室内の空気を常にきれいにしたいと強く意識されている方に最適です。高性能なフィルターを通すことで汚い空気をブロック。虫はもちろん、花粉や空気中の塵などを家に入れず、常に室内の空気がクリーンな状態で保たれるので、花粉やハウスダストなどのアレルギーをお持ちの方や、大気汚染が気になる方にもおすすめです。

熱交換のしくみ

屋外に排出する汚れた空気から熱のみを回収し、その熱を再利用することで、新鮮な外気を室温に近づけて室内に給気することができます。

一般的な熱交換換気システムの熱交換率は70%~80%ですが、スティーベルエルトロンのLWZは熱交換率90%※と業界でもトップクラスの熱交換率を実現し、より快適性の高い住宅づくりに貢献しています。

  • 顕熱式の場合

高い熱交換率を実現できている2つの理由

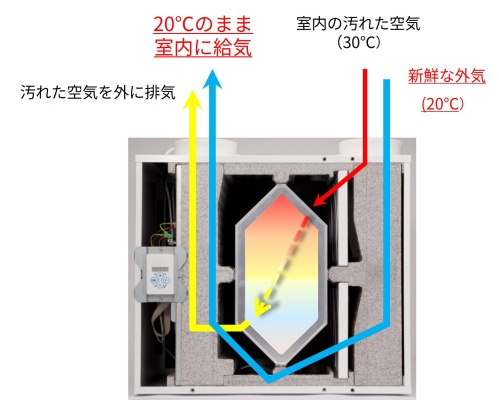

スティーベルエルトロンのLWZは、一般的な熱交換器が採用するクロスフロー方式とカウンターフロー方式を融合させたクロスカウンターフロー方式を採用し、一般的な熱交換器よりも冷気と暖気の接触面が多い六角形(ヘクサゴン型)の熱交換器を導入することで、一度に熱交換を行う面積を増やすことにより、一般的な熱交換器よりも高い熱交換率を実現することができました。

もう1つの特徴は、高い気密性で設計された機器の内部構造です。内部のロスを極限まで低減させた構造を有しており、高い熱交換率を実現します。

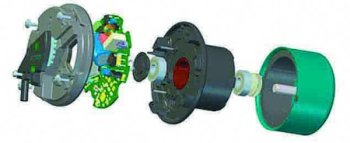

ECモーターの構造

LWZは天候や使用条件に左右されず、一定の風量を出力することができます

一般的な換気システムは天候や使用条件(フィルターの汚れなど)によって、換気に必要な風量が出せなかったり、または出しすぎてしまったりしがちです。

LWZが採用しているモーターは電子制御モーター。温度や静圧をセンサーで感知して常に必要な風量を出力します。

設定した風量を維持するため、ファンを自動で調整。たとえば、給気量がフィルターの使用度合いによって影響を受ける場 合、ファンの回転数を自動的に上げて風量を維持すると共に建物内の気圧を一定に保つことができるので、OA配管以外からの外気の侵入を防ぎます。また、5 ㎥/h単位で調整が可能なため、過換気や過小換気を防ぎ、余分なエネルギーをつかいません。

なお、一般的には熱交換システムには備わっていない機能として、「静圧バランス調整機能」があります。(サービスマンモード)どうしても、給/排気の機外静圧のバランスが大きく異なるダクト設計となる場合、この機能により静圧のバランスを行うことができます。

高い熱交換率だからこそ省エネ性能に優れています

LWZを使用することで、冷暖房費の負荷を削減することができます。

理由その1:効率の良い熱交換を行うことができる技術を採用していること
理由その2:必要な時に必要な風量を出力することができるモーターを内蔵していること

これらの理由により、エネルギーロスを最小限に抑え、結果的に環境負荷と冷暖房費の削減に貢献することができるのです。

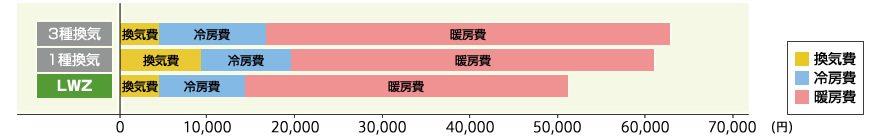

  • ランニングコストの算出基準
    住宅建設場所:東京 ・延床:120㎡ ・住宅Q値:1.6w/㎡K
    暖冷房機器:エアコン(COP3相当) ・料金:東京電力様従量電灯

大容量の風量で、住宅の換気を一台で設計可能※
家の壁にたくさん給排気用のフードをとりつける必要がないため外観のデザインを壊さない

せっかく新しい家を建てたのに、外壁には換気用のフードがチラチラと・・・。仕方ないとはいえ、やはりデザインにこだわって建てた方には気になるところ。
LWZは、約120~約330㎡の住宅ならたった1台※で設計できます。換気システムが1台になることで、機器の管理がより簡単になり、外壁の開口箇所も少なく抑えられます。

  • 顕熱式の場合

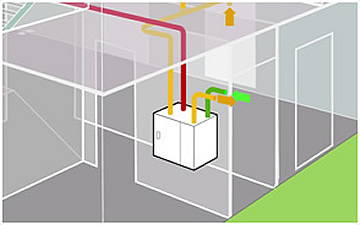

LWZ一台で1階・2階の換気を制御

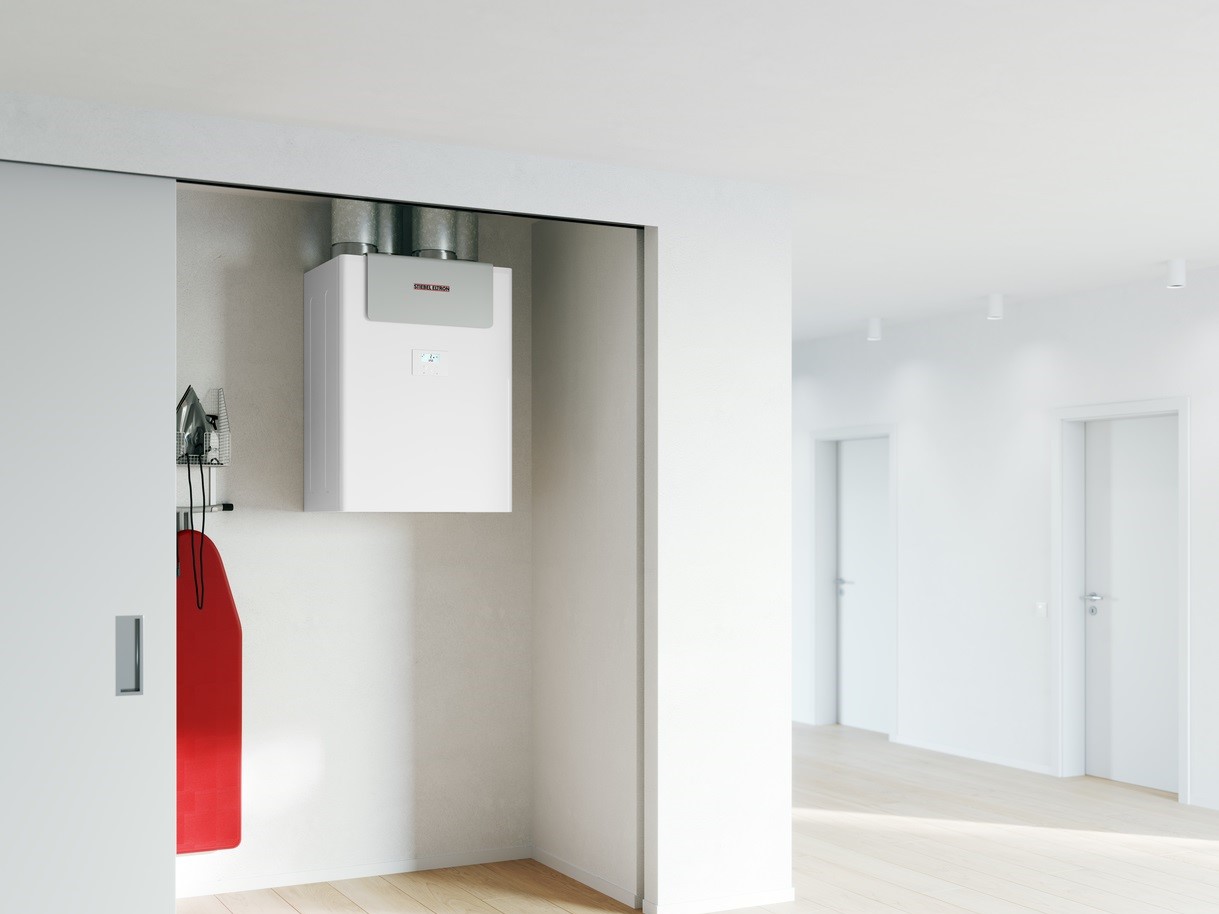

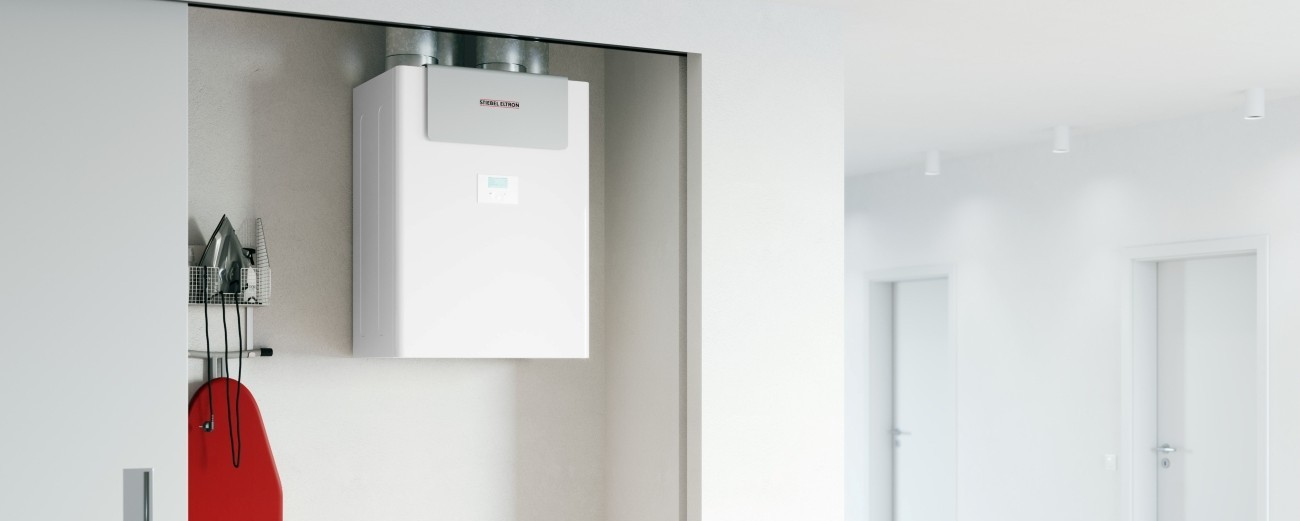

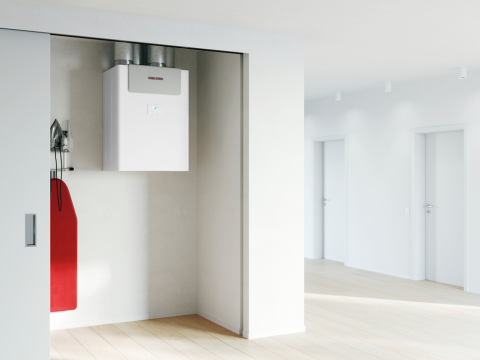

納戸内、洗濯機の上等に壁掛け設置できます。

製品ラインナップ

熱交換率90%エコすぎるエコ
LWZシリーズ

顕熱方式のLWZの熱交換率※はなんと90%。外気温度が0℃でも、室内の温度が20℃の場合、当社独自の熱交換機により新鮮な外気を18℃に温めて室内に取り入れます。これにより、温めた・冷やした熱を外に逃がさず、冷暖房費を大幅に削減することができます。

  • 温度交換

顕熱式

2021年4月新発売
対応住宅延床面積 約270㎡まで

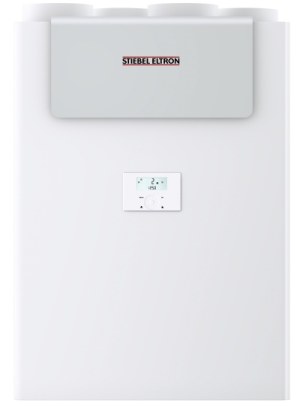

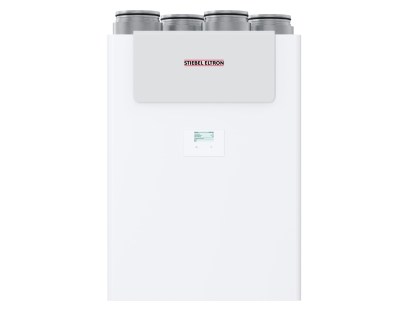

LWZ-280(顕熱式)

熱交換換気システムの上位モデル

270㎡までの空間にたった1台で対応できる大風量設計。窓を開ける必要なく建物全体を確実に換気します。
給気側と排気側に異なる2種の高性能フィルターを標準装備、花粉やアレルゲン等の有害物質の侵入を防ぎます。
壁掛タイプでは唯一プレヒーターを内蔵、寒い時期でも計画した換気量と高い熱交換を維持します。

ビルトイン設置型
対応住宅延床面積 約120㎡まで

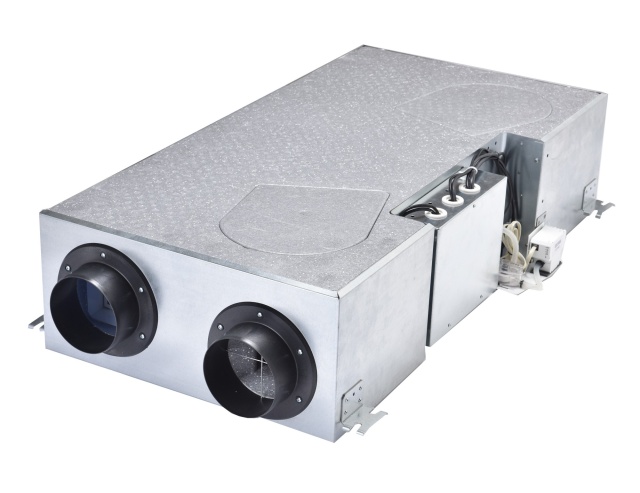

LWZ-130J(顕熱式)

「有効換気量率99%」、さらにその上の気密性。

有効換気量率とは、換気システムがどれだけ給気・排気をしっかり出来ているかを示す指標です。スティーベルのLWZ-130は、優れたプロダクトデザインにより、業界最高レベルの有効換気量率99%を達成しております。

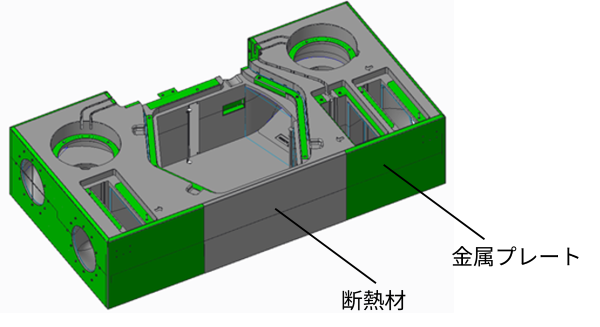

さらに、LWZ-130の外部漏気率*は 2 m3/h@250Pa(国内某メーカー同等品の1/12以下)、内部漏気率*は 1.5 m3/h@100Pa(国内某メーカー同等品は測定不能)です(弊社調べ)。

漏気率とは、内部の気密漏れを示す数値です。
熱交換換気は、機器内部で給気と排気を交差させるため、機器内部で気密漏れが無い事が非常に重要です。(*JIS規格ではこれは検査項目になっていません。)

つまり、LWZ-130は、換気本来の目的「室内の汚れた空気を確実に排気し、フィルタリングされた屋外の新鮮な空気を屋内に確実に給気する事」を極めた、業界最高水準の換気システムなのです。

壁掛タイプ
対応住宅延床面積 約140㎡まで

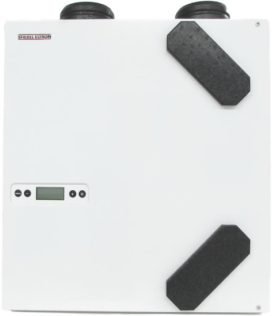

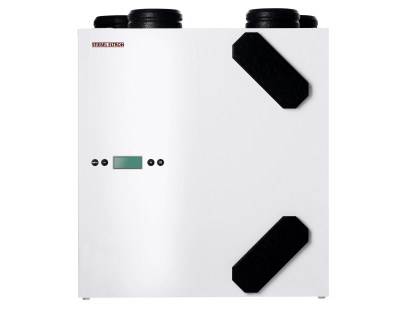

LWZ-70E

コンパクトサイズはそのままで風量性能をアップ。

壁掛タイプ
対応住宅延床面積 約190㎡まで

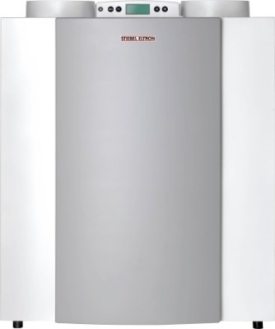

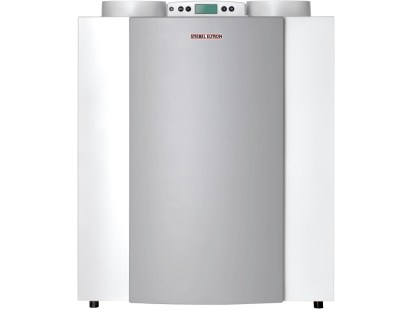

LWZ-170、LWZ-170 plus(顕熱式)

*在庫限り販売製品

一般的な住宅条件にマッチするスティーベルのベストセラー

インテリジェントコントローラー
(LWZ-280,LWZ-130)

タッチホイールと大きな表示のディスプレイにより直感的に操作できるインテリジェントコントローラ—を標準装備。

キメ細かな風量設定機能

5㎥/h刻みで風量設定が行えることで、建物に最適な換気設計が行え、無駄な換気を抑えより一層の省エネが実現できます。プリセットされた風量を指でなぞるだけで切り替えが行え、来客時やお掃除の時など空気が汚れる場合は、一定時間大風量運転を行う急速換気モードもワンタッチで選べます。

湿度検知機能

不在時など小風量運転をしている際でも、湿度検知機能により設定湿度以下になると乾燥防止のため機器を停止します。

型式 LWZ-70E LWZ-170 LWZ-170 Plus LWZ-280 LWZ-130J
設置タイプ 壁掛け設置タイプ 壁掛け設置タイプ 壁掛け設置タイプ 壁掛け設置タイプ 天井埋め込みタイプ
定格電圧 単相200V 単相200V 単相200V 単相200V 単相100V
周波数(Hz) 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
対応施設
延床面積
(㎡)
約140まで 約190まで 約190まで 約270まで 約130まで
外形寸法(mm)
高さ
×

×
奥行
600
×
560
×
290
602
×
675
×
445
602
×
675
×
525
997
×
690
×
534
237
×
998
×
517
風量(㎥/h) 50〜180 50〜250 50〜250 60〜350 50~160(180)*1
消費電力(W) 13〜96 16〜130 16〜130 10-134 (1264)*3 14〜105*2
電流(最大時)(A) 0.5 1.1 1.17 1.65(7.30)*3 1.0(7.1)*3
騒音(dB(A))


32
39
48
28.5(100m3/h)
38.0(150m3/h)
46.5(225m3/h)
28.5(100m3/h)
38.0(150m3/h)
46.5(225m3/h)

48(245㎥/h)
55(350㎥/h)
31.8(100m3/h)
40.1(150m3/h)
45.1(180m3/h)
質量(kg) 25 31 34.5 78 18
ダクト接続口径(φ) 125x4個 160x4個 160x4個 160/180×4個 125x4個
熱交換素子清掃 水による洗浄可 水による洗浄可 水による洗浄可 水による洗浄可 水による洗浄可
顕熱交換効率(%) 90 90(暖房)/76(冷房) 90(暖房)/76(冷房) 94 93(暖房)/77(冷房)
有効換気率(%) 95 95 95 97 99
ファンモーター EC EC EC EC EC
希望小売価格(税別)(円) 325,000 350,000 390,000 600,000 340,000

*1:急速換気モード
*2:100 - 180 m3/h
*3:プレヒーター運転時

全熱式

全熱交換方式のLWZ-130JE、LWZ-170JEは、季節によって変化する屋外の新鮮な空気をお部屋に近い状態にして取り入れる換気システム。温度だけではなく、夏場は水(湿気)が持つエネルギーを、冬は水が持つ潤いを還元することができます。

2021年4月新発売
対応住宅延床面積 約270㎡まで

LWZ-280JE(全熱式)

熱交換換気システムの上位モデル

270㎡までの空間にたった1台で対応できる大風量設計。窓を開ける必要なく建物全体を確実に換気します。
給気側と排気側に異なる2種の高性能フィルターを標準装備、花粉やアレルゲン等の有害物質の侵入を防ぎます。
壁掛タイプでは唯一プレヒーターを内蔵、寒い時期でも計画した換気量と高い熱交換を維持します。

ビルトイン設置型
対応住宅延床面積 約120㎡まで

LWZ-130JE(全熱式)

「有効換気量率99%」、さらにその上の気密性。

有効換気量率とは、換気システムがどれだけ給気・排気をしっかり出来ているかを示す指標です。スティーベルのLWZ-130は、優れたプロダクトデザインにより、業界最高レベルの有効換気量率99%を達成しております。

さらに、LWZ-130の外部漏気率*は 2 m3/h@250Pa(国内某メーカー同等品の1/12以下)、内部漏気率*は 1.5 m3/h@100Pa(国内某メーカー同等品は測定不能)です(弊社調べ)。

漏気率とは、内部の気密漏れを示す数値です。
熱交換換気は、機器内部で給気と排気を交差させるため、機器内部で気密漏れが無い事が非常に重要です。(*JIS規格ではこれは検査項目になっていません。)

つまり、LWZ-130は、換気本来の目的「室内の汚れた空気を確実に排気し、フィルタリングされた屋外の新鮮な空気を屋内に確実に給気する事」を極めた、業界最高水準の換気システムなのです。

壁掛タイプ
対応住宅延床面積 約190㎡まで

LWZ-170JE(全熱式)

*在庫限り販売製品

インテリジェントコントローラー
(LWZ-280,LWZ-130)

タッチホイールと大きな表示のディスプレイにより直感的に操作できるインテリジェントコントローラ—を標準装備。

キメ細かな風量設定機能

5㎥/h刻みで風量設定が行えることで、建物に最適な換気設計が行え、無駄な換気を抑えより一層の省エネが実現できます。プリセットされた風量を指でなぞるだけで切り替えが行え、来客時やお掃除の時など空気が汚れる場合は、一定時間大風量運転を行う急速換気モードもワンタッチで選べます。

湿度検知機能

不在時など小風量運転をしている際でも、湿度検知機能により設定湿度以下になると乾燥防止のため機器を停止します。

型式 LWZ-130JE LWZ-170JE LWZ-280JE
設置タイプ 全熱交換換気システム
天井埋込タイプ
全熱交換換気システム
壁掛タイプ
全熱交換換気システム
壁掛タイプ
定格電圧 単相100V 単相200V 単相200V
周波数(Hz) 50/60Hz 50/60Hz 50/60Hz
対応施設
延床面積
(㎡)
約130まで 約190まで 約270まで
外形寸法(mm)
高さ
×

×
奥行
237
×
998
×
517
602
×
675
×
675
997
×
690
×
534
風量(㎥/h) 50~160(180)*1 50〜250 60〜350
消費電力(W) 14〜105*2 50〜250 10-134(1264)*3
電流(最大時)(A) 1.0(7.1)*3 1.1 1.65(7.30)*3
騒音(dB(A) )


31.8(100m3/h)
40.1(150m3/h)
45.1(180m3/h)
28.5(100m3/h)
38.0(150m3/h)
46.5(225m3/h)

48(245m3/h)
55(350m3/h)
質量(kg) 18 31 80
ダクト接続口径(φ) 125x4個 160x4個 160/180x4個
熱交換素子清掃 不可 不可 水による洗浄可
顕熱交換効率(%) 78(暖房)/62(冷房) 82 89
全熱交換効率(%) 69(暖房)/52(冷房) 81(暖房)/71(冷房) 89
有効換気率(%) 99 95 97
ファンモーター ECモーター(DC) ECモーター(DC) ECモーター(DC)
希望小売価格(税別)(円) 340,000 378,000 700,000

*1:急速換気モード
*2:100 - 180 m3/h
*3:プレヒーター運転時

オプション品

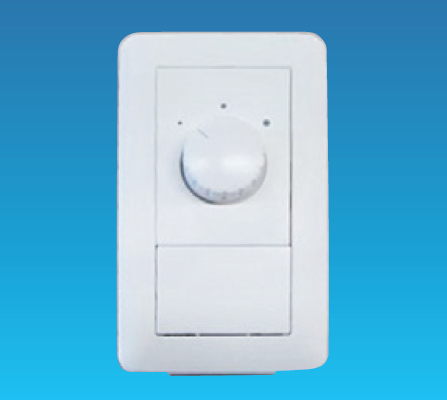

風量切替スイッチDJ型
風量切替スイッチ(空気センサー付)

プレヒーターユニット(222447)

厳寒地において任意に設定した外気をプレヒートすることによってデフロストを防止し、一定の換気量を確保します。

外形寸法:345H×190W×265D
配管口径:ダクト 160φ
電源:200V1φ
ヒーター容量:756W
制御方式:サイリスタ比例制御

フィルターボックス(4233016)

よりクリーンな空気質を必要とする場合に装着します。F5クラスのフィルターを標準装備しています。F5クラスのフィルターは3μm、F7クラスのフィルターは1μmのエアロゾルを85%除去します。

外形寸法:360H×305W×305D
配管口径:ダクト 160φ
フィルター:F5/F7※1

  • 1:F5=3μmのエアロゾルを85%除去
    F7=1μmのエアロゾルを85%除去

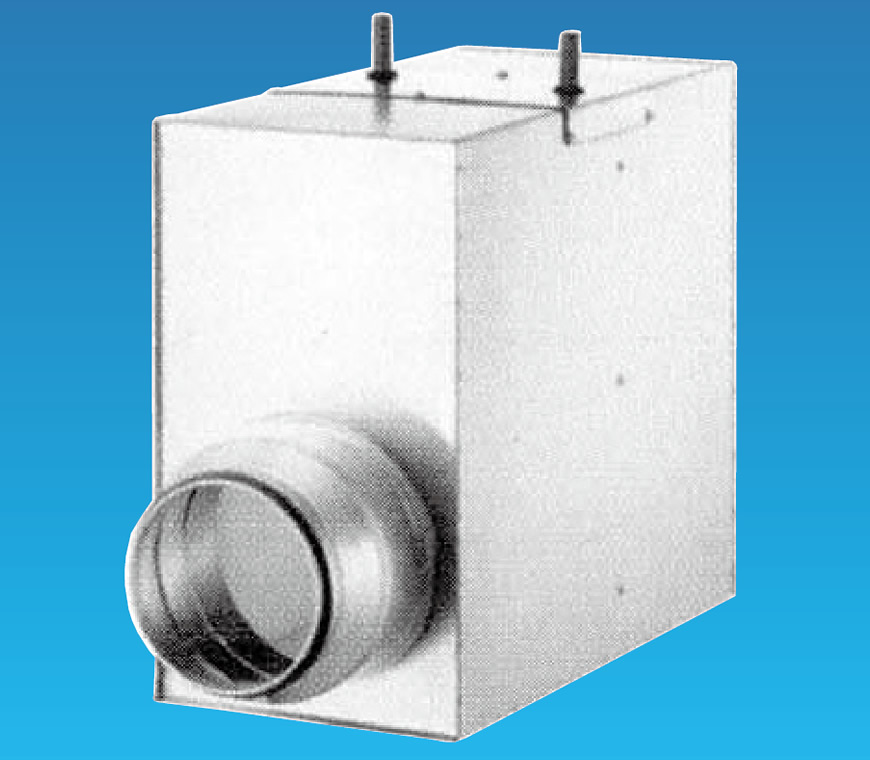

温水コイルユニット(1700015)

給気を温水で加熱し、居室の暖房を補助します。室温より高い空気を供給するので暖房システムの小型化が可能になります。

外形寸法:450H×500W×260D
配管口径:ダクト 160φ
温水:15φ 肉 1mm
電源:2000W※2
ヒーター容量:756W
コイル材質:銅管アルミフィン

  • 2:風量250m3/h 温水人工60℃ 出口40℃

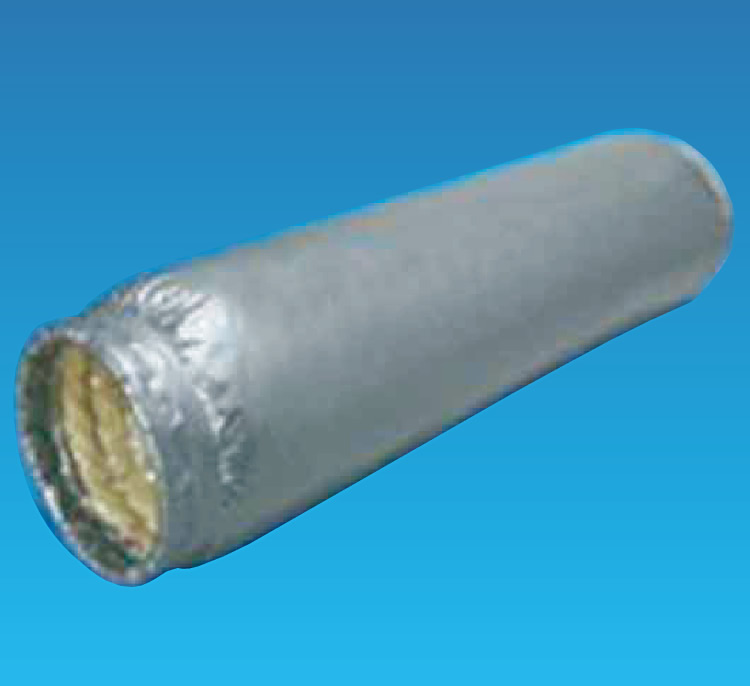

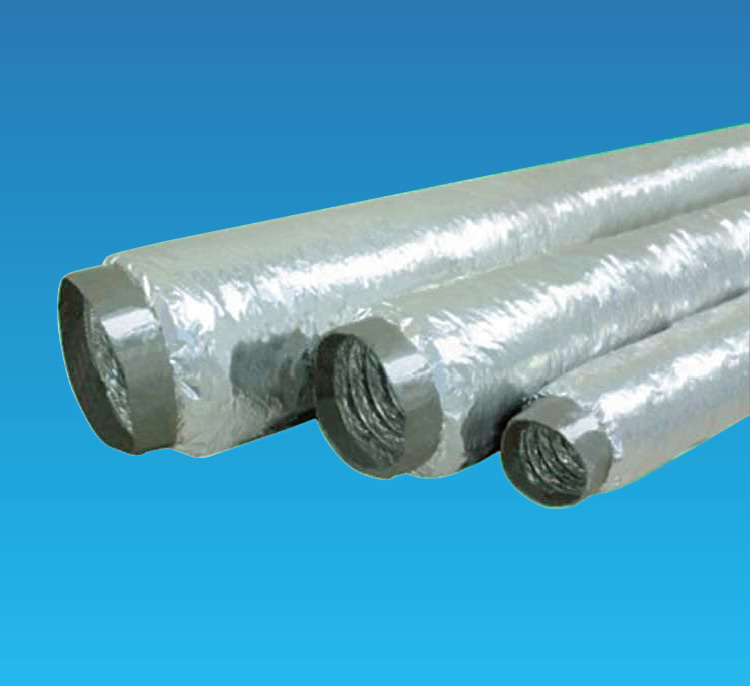

給排気ダクト(10m) 20Kg/25mm

断熱:グラスウール
100φ(64032005)
125φ(64032004)
150φ(64032003)
200φ(64032102)

給排気ダクト(10m) 24Kg/25mm

断熱:グラスウール
100φ(64032034)
125φ(64032035)
150φ(64032033)

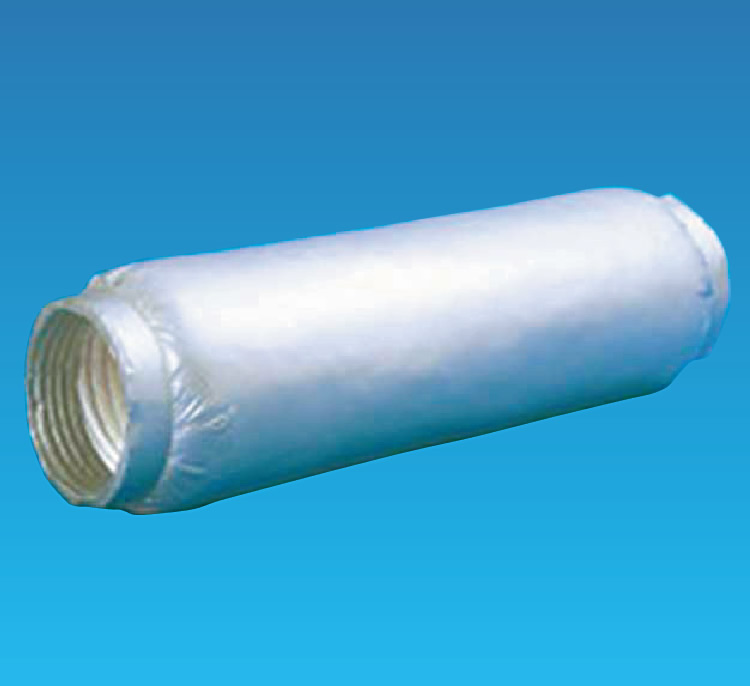

給排気ダクト(10m) 24Kg/50mm

断熱:グラスウール
100φ(64032053)
125φ(64032054)
150φ(64032055)

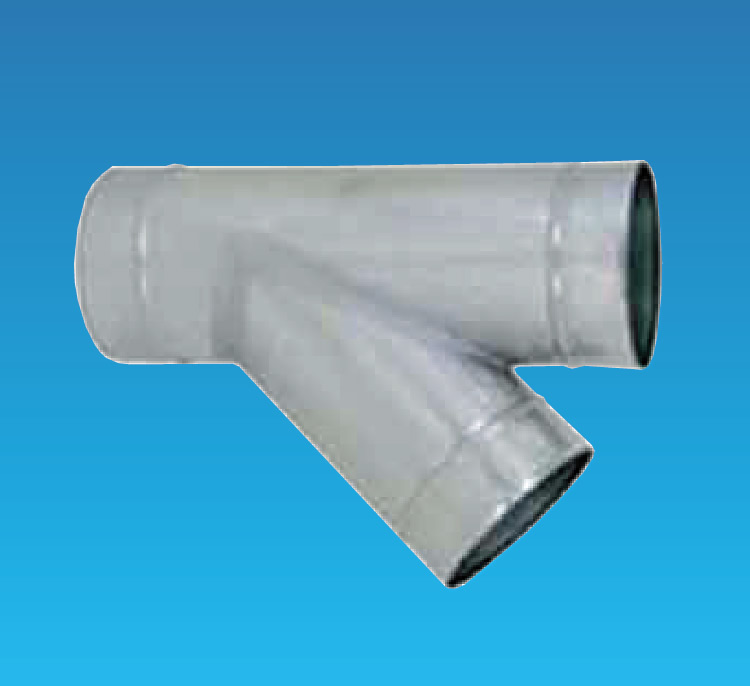

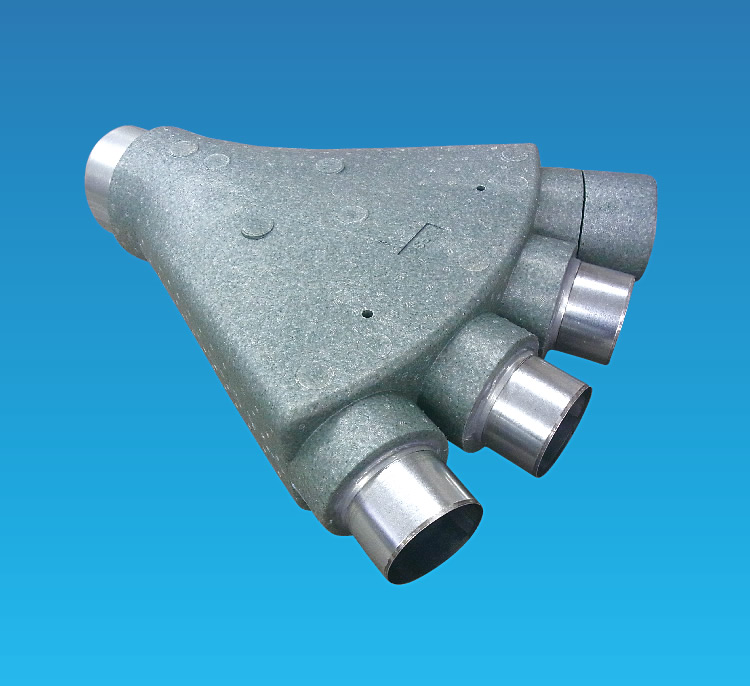

給排気Y分岐管

100φ(64032032)
125φ(64032008)
150φ(64032007)
200φ(64032103)

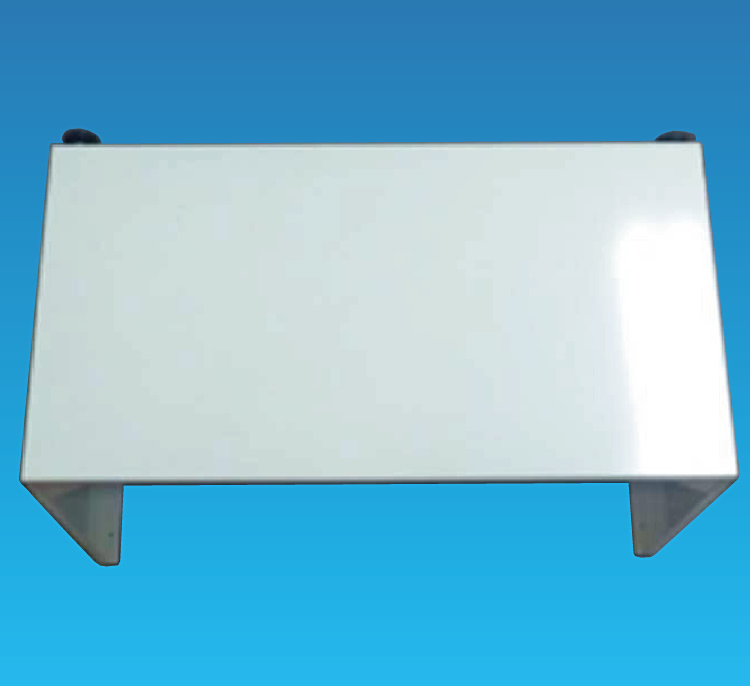

ダクトカバー

70用
170/270用

給排気4分岐チャンバー

材質:合成樹脂
125φ-100φ×4(64051004)
150φ-100φ×4(64051003)

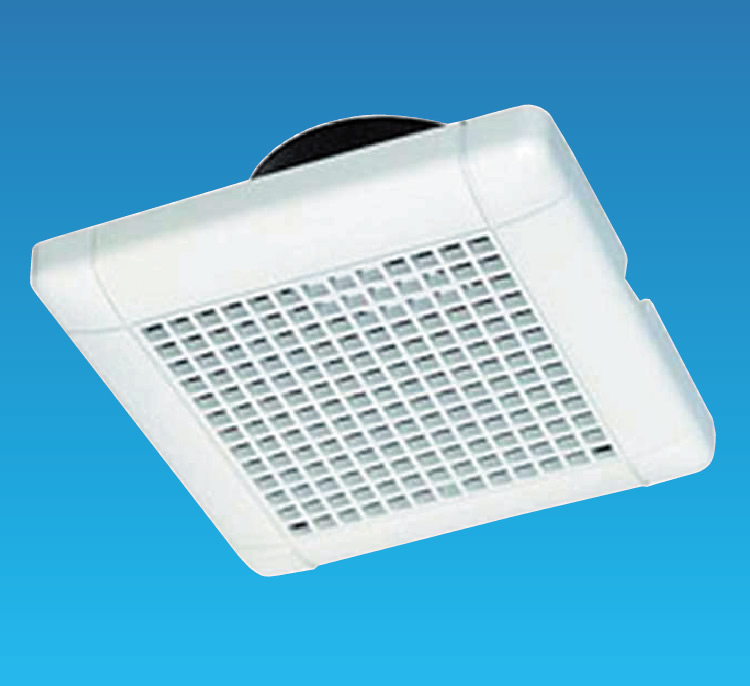

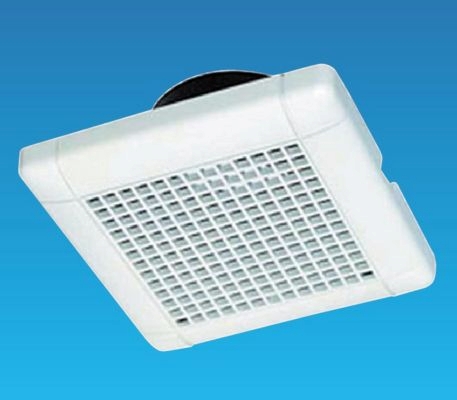

室内給排気グリル M型 100φ

給気用 白(64032075)
排気用 白(64032074)
給気用 ベージュ(64032083)
排気用 ベージュ(64032080)

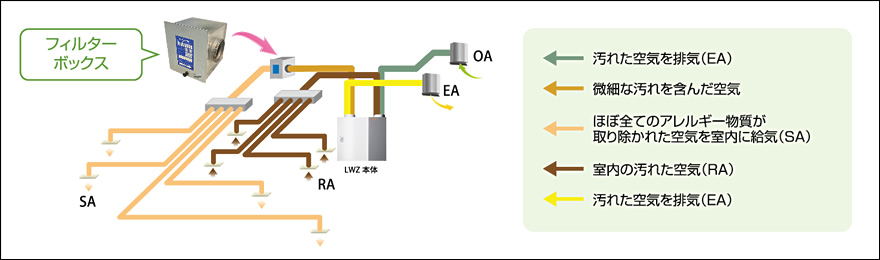

システム構成

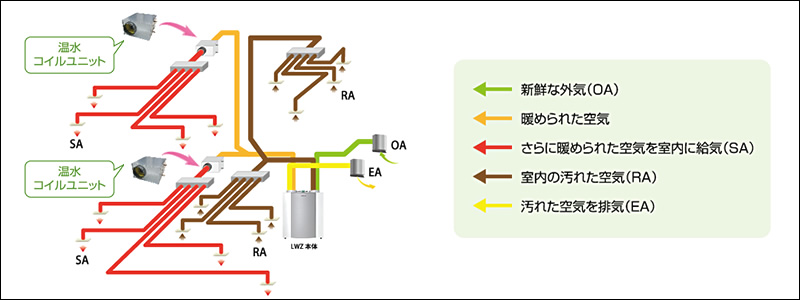

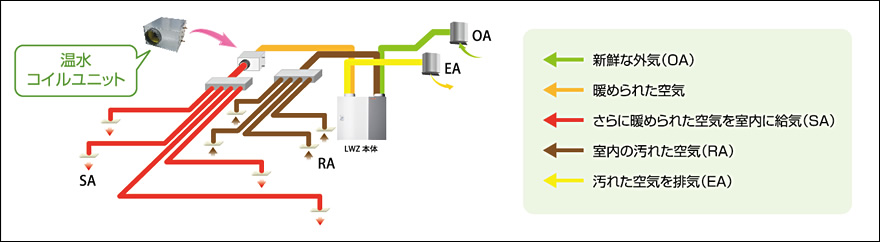

低炭素/ゼロエネ住宅向けヒートポンプベース暖房換気システム

温水暖房システムをご計画のお客様向けのご提案。給気を温水で加熱し、居室の暖房を補助。室温より高い空気を供給するので暖房システムの小型化が可能となります。

  • 別途温水熱源(ヒートポンプ)からの配管が必要です

アレルギー/過敏症/PM2.5対応クリーンエアーシステム

LWZ本体内のフィルターで取りきれなかったより微細なアレルゲンやPM2.5などの微粒子を、さらに性能の高いフィルターでブロック。LWZ本体内のフィルターでゴミや塵などの大きな侵入物を防ぐことができるため、フィルターボックスに入っている高価格・高性能なフィル ターの交換頻度をより少なく抑えることができます。

厳寒地向けノンデフロストシステム

厳寒地におけるOA側の空気を、プレヒーターユニットを通してあらかじめ暖めることによって、デフロストを防止し、一定の換気量と高い熱交換効率を確保できます

全館空調対応 高性能住宅向けベース暖房空調換気システム

給気を温水で加熱し、居室の暖房を補助。室温より高い空気を供給するので暖房システムの小型化が可能となります。ドイツ パッシブハウス基準相当の住宅は、暖房機器の設置が不要で換気風量を加温するだけで十分室内の温熱環境が維持されます。本システムは同基準相当の住宅に最 小限の暖房器機器で全館空調を実現させるものとなります。

  • 別途温水熱源(ヒートポンプ)からの配管が必要です。

搭載フィルターについて

フィルター清掃の目安にしたがって フィルターを清掃・交換

フィルター清掃の目安にしたがってフィルターを清掃・交換

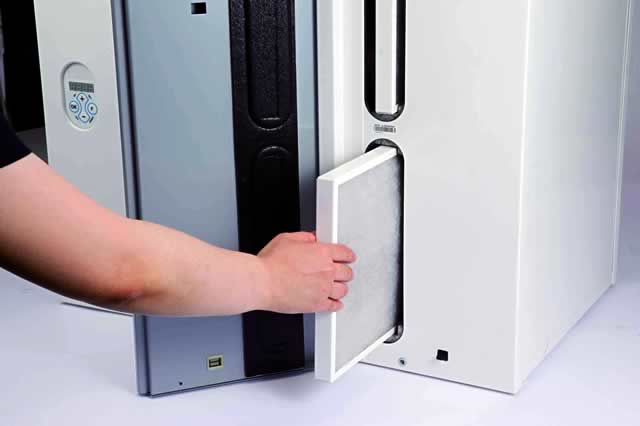

一般的に換気システムは天井などに埋め込まれていて露出していないので、メンテナンスは容易ではありません。スティーベルの換気システムは壁掛式なのでメンテナンスはとっても簡単。

フィルター清掃の目安にしたがって、フィルターを清掃・交換するのみ!
LWZに搭載されている高性能フィルターは、虫や花粉、塵などの外気に含まれる汚れをブロックし、家の中に入れません。

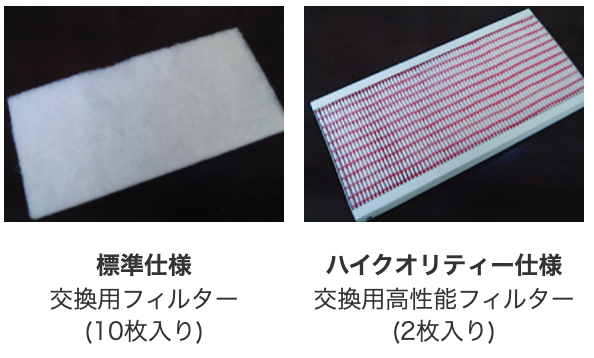

LWZの交換用フィルターは弊社ECサイトからご購入いただけます。

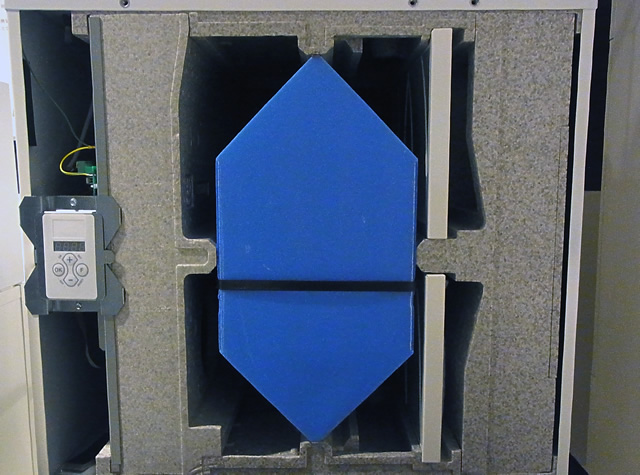

前面パネルを外したLWZ

前面パネルを外すだけで熱交換素子の交換も可能

全熱式の換気システムに搭載されている熱交換素子は、顕熱式と違って紙製のため、7-8年毎に交換が必要であるということを知っていましたか?

全熱式は湿気を交換するため、素子を交換せずに使い続けると素子がカビの温床になってしまい、カビや汚れをそのまま室内に給気してしまうことになります。 LWZなら、露出型のため素子の交換を行う際に前面パネルを外して素子を抜き出すだけ。壁や天井などに隠されてしまった換気システムを探す手間もなく、家を傷つけたりせずに交換を行うことができます。

LWZ搭載のフィルターは標準仕様でも高性能

LWZの標準搭載フィルターはEU規格のG3クラス。塵や花粉など10μm以上の粒子径のエアロゾルを85%カット。LWZ-280/280JEの標準搭載フィルターはEU規格G4クラス(10㎛のエアロゾルを90%カット)、M5クラス(3㎛のエアロゾルを85%カット)。PM2.5などのさらに細かい粒子を持つエアロゾルが気になる方にはハイクオリティー仕様のEU規格F7クラスのフィルターがおすすめです。

粒子捕集率の目安

標準仕様のフィルターでも空気中の細かい塵や花粉、アレルゲンなどを十分ブロックできますが、さらに細かい粒子が気になる方にはF7クラスのハイクオリティー仕様のフィルターがおすすめです。 また、アレルギーや臭いに敏感な方や、小さなお子さまがいらっしゃるご家庭には、ハウスダストの中に含まれるダニの死骸やフン、ペットの毛やフケ、花粉やカビなどのアレルゲンを吸着し、室内のいやな生活臭やホルムアルデヒドを分解することができる、アレルキャッチャーフィルターもご用意しております。アレルキャッチャーフィルターは黄色ブドウ球菌など、繊維上の雑菌の繁殖を防ぐこともできます。

アレルキャッチャーフィルター

アレルキャッチャーフィルター

今や日本国民の5人に1人が花粉症患者であると言われており、 2月~5月は花粉症患者にとって地獄のような季節。くしゃみ、鼻水、鼻づまり、目のかゆみなどの症状が、花粉の季節が終わるまでずっと続きます。また、外よりましとはいえ、家の中にも花粉が入ってくるため、ずっと家にいたとしても花粉症の症状が治まることはありません。

スティーベルエルトロンの第一種換気システム「LWZシリーズ」には高性能フィルターが搭載されており、外から入ってくる花粉やダニなどの物質をブロック。その中でも、花粉やダニが持つアレルゲンを吸着・分解し、アレルギーを引き起こすことのない物質に変えることができるフィルターが、アレルキャッチャーフィルターです。
せめてお家の中だけでもアレルギー症状を緩和させたいとお考えのお客さまに最適なフィルターとなっております。

アレルキャッチャーフィルターとは?

アレルキャッチャーフィルターは、ダイワボウ(大和紡績株式会社)が信州大学と共同開発した高機能繊維「アレルキャッチャー」を使用した、スティーベルエルトロンの第一種換気システムLWZシリーズ専用のフィルターです。
アレルキャッチャーの主な機能は以下となります。

1.ダニや花粉のアレルゲンの吸着・分解
2.ホルムアルデヒドの分解
3.汗・加齢臭を消臭
4.黄色ブドウ球菌の増殖を抑制(抗菌防臭)

  • 「アレルキャッチャー」はダイワボウの登録商標で、同社に許可を得て製品名として採用しております。

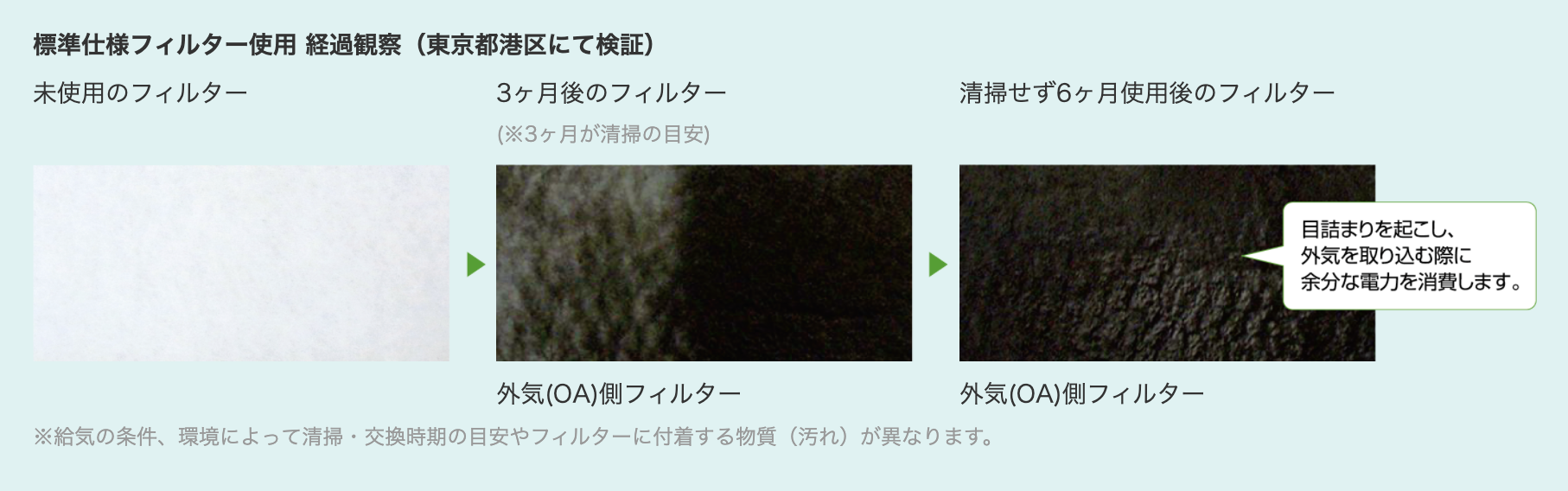

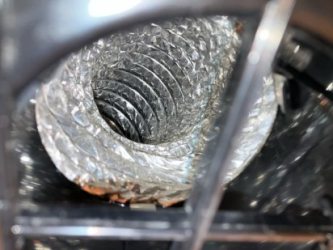

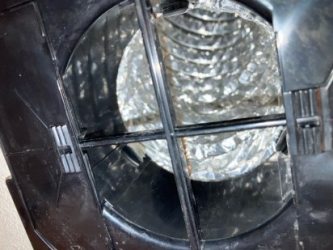

フィルターのお手入れはとても重要。家の外には見えない汚れがこんなにも。
健康のためにも省エネのためにも、フィルターの清掃・交換時期を目安にきちんとメンテナンスをしましょう。
